糧食籽粒的自然容重是糧食質量和等級的重要指標之一。它是籽粒大小、質量、形狀、整齊度、腹溝深淺、胚乳質地、出粉率等性狀和特征的綜合反映。目前國內外通用的是一升容重器，這種容重器需要的種子量大，且操作不便，因而限制了糧食作物中特別是小麥之類的品種資源研究及早期世代育種材料的選擇。為了解決用少量樣品測定其容重的儀器和方法，滿足品種資源和育種等工作的需要，我們研制了工作容積為0.2升的SR一200型數字顯示式小籽粒谷物容重器。

　　1 儀器結構和工作原理

　　安裝后其結構見圖。安裝后外型尺寸（長x寬x高）：180x150x395mm。

　　容重器的工作原理是把糧食的被測容重關系模擬成初速度為零的排氣錘，載著籽粒柱呈自由落體下落到底時，與剛體碰撞形成塑性壓縮過程，并容納在一固定容重筒內，稱量其固定體積的籽粒重量，即為該糧食籽粒之容重。單位以克/升表示。

　　容重器由容量系統和稱量系統兩大部分組成。容量系統包括容重筒、排氣錘、緩沖筒、漏斗、插板，稱量系統有電子天平、稱量保護轉換機構、稱量盤、底座。

　　容量系統應做到計量準確、操作簡便、便于稱重。據此，主要從以下幾方面考慮。

　　容重筒要求精度較高，尤其是直徑與高度的比例關系直接影響容重的準確性。參閱國內外容重器的直徑、高度關系，考慮在質量固定時自由落體形成的沖量與速度的關系，以及沖量對籽粒柱產生的壓力等因素，經過反復大量試驗，確定了容重筒直徑和高度的合適比例關系。

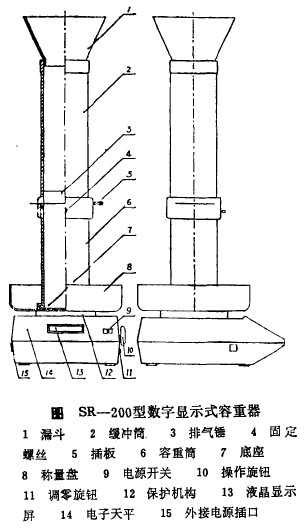

　　圖sR一200型數字顯示式容重器

　　排氣錘載著籽粒柱成為一整體，在下落過程中排出氣流。由于氣流對籽粒下降速度有影響，應考慮排氣錘與筒壁的間隙奮排氣錘本身的形狀、重量及排氣結構等與氣流有關的因素。

　　插板是為了保證籽粒初速度為零和容積計量準確。當抽出插板時，排氣錘載著籽粒整體自由下落。然后擂入插板，保證籽粒容積。我們將插板設置在緩沖筒下部，緩沖筒與容重筒用固定螺絲緊固為一體，所以操作程序較國內及進口容重器均為簡便。

　　稱量系統符合JJG103一84規程國家三級標準檢定，其分辨率為0.1克。

　　電子稱量系統采用荷重傳感器，將籽粒重量轉換為電信號，然后送入Ds一88A電子線路進一步放大處理，由顯示屏直接顯示出，d,,l測量結果。

　　為了便于室內和野外工作使用，電源供給形式采用直流與交流兩種。使用9伏電池或9伏整流變壓器以用220伏交流電。

　　電子天平中設有稱量保護轉換裝置。處于工作位置時，保護機構升起，此時，傳感器不受力。當排氣錘載著籽粒下落后，取下容重筒，籽粒自然流入稱量盤內，將保護機構放下，使傳感器受力，以便稱重。

　　電子稱量系統平時也可作普通電子天平使用，擴大了使用范圍，做到了一機多用。

　　2 測定方法

　　安裝程序：打開包裝箱，取出電子天平并置于平穩的工作臺上。將稱量盤裝入座內并放入排氣錘，把操作旋鈕放在稱量位置。打開電源，用調零旋鈕將電子天平顯示屏調為零。然后將操作旋鈕放在工作位置，把容重筒順時針方向旋入稱量盤上，把緩沖筒裝在容重筒上，擂入插板，放入排氣錘，最后裝上漏斗。

　　測定步驟：將物料通過漏斗裝入緩沖筒內，裝至與緩沖筒口平齊，拉開擂板，物料隨排氣錘落入容重筒內，插入插板，逆時針轉動容重筒，然后一并取下容重筒和緩沖筒，此時物料與排氣錘落入稱量盤內，將操作旋鈕放至稱量位置，記錄顯示值再乘以5即為每升物料容重（克/升）。

　　稱量完畢應及時把操作旋鈕放在工作位置，以防電子天平損壞。

　　測定結果取相差值<0.6克的雙樣平均值。當平行樣相差>0.6克時，應重做。

　　需要作普通天平使用時，將稱量盤裝入座內，把操作旋鈕放在稱量位置，打開電源開關，調零后即可使用。

　　3 測試結果

　　SR一200型數字顯示式小籽粒谷物容重器經過性能測定，并與國家標準容重器HGT一1000型進行對比試驗，結果如下表。

　　經統計計算：SR一20。型數字顯示式容重器與標準常規容重器（10ooml）測定結果的相關系數為……9998,各項測定重復間相差值小于1克，變異系數為……1238~1594,經t檢驗在0.05顯著性水平下，二者差異極不顯著。表明SR一20。型數字顯示式容重器的各項技術指標均已達到國家標準。據此，該容重器可推廣使用。

　　4 小結

　　通過上述性能對比實驗，說明該容重器在測定結果、測量重復性等方面已達到國家標準的技術要求。

　　經過大量的試驗與測定，該容重器工作狀態良好，具有測量速度快、操作方便、便于攜帶等優點，提高了精確度和工作效率。
