在毛織物中，織物色澤的鮮艷程度是一個非常重要的問題。過去，我們大多把提高色澤鮮艷程度的注意力放在染色工藝及染料配方上。其實，洗凈毛的白度，是影響毛紡織品色澤鮮艷程度的一個重要因素。羊毛白度白，色澤就鮮艷，對于淺色織物，更加明顯。

　　羊毛白度除了與羊毛本身的天然色素、羊身上的污物（如羊尿等）受日光照射產(chǎn)生黃色有關(guān)外，其它污物牢固地粘在羊毛上也能降低羊毛的白度。如果在洗毛過程中能夠除去這些粘附物，特別是金屬離子，將會提高洗凈毛的白度。

　　1 機理

　　在洗毛過程中，除了加洗滌劑外，還要加一些助劑（無機鹽）。目前發(fā)現(xiàn)，助劑所起的作用，還對剝離羊毛表面的吸附離子，防止再吸附也有一定作用。

　　由于羊毛的潔白程度與羊毛表面的金屬離子含量有很大關(guān)系。羊毛在洗液中的動電電位是負(fù)值，而金屬氧化物在水中的動電電位是正值，兩者具有相吸的作用，要去除這些金屬離子，就得降低羊毛的動電電位。

　　根據(jù)雙電層與動電原理，羊毛纖維在液體中會發(fā)生電離。這種電離隨著所處液體的PH值的變化而帶正電荷、負(fù)電荷或不帶電。這樣，羊毛纖維表面要選擇地吸附溶液中帶異種電荷的離子，產(chǎn)生定向吸附，使羊毛表面聚集著相反電荷的離子，形成雙電層如圖1所示�？拷�羊毛表面的為固定層，外面為擴散層。固定層被纖維表面強烈地吸附著，在外力作用下一般不與羊毛纖維發(fā)生位移，是穩(wěn)定的。

　　另一部分，即擴散層，在外力作用下與纖維表面發(fā)生相對位移。這又稱作擴散雙電層。所以相對運動的滑面是指固定層與擴散層的界面，此界面的電位與溶液內(nèi)部的電位差稱為動電層電位（動電電位）或叫做息一電位閣。

　　如果動電電位高，則對異離子的吸附力大，動電電位低，對異離子的吸附力則小。在溶液中加入無機鹽，增加離子濃度，會使更多的異離子擠進固定層，從而使擴散層被壓縮，動電電位下降（見圖1中七2戶」，羊毛表面吸附的污物易被剝離去除，同時由于其它離子的大量存在而遮著表面，也防止了再吸附所產(chǎn)生的污染。

　　2 試驗設(shè)計與測試結(jié)果

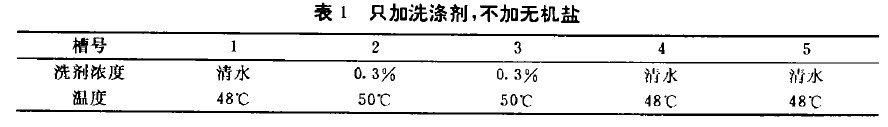

　　為了充分了解無機鹽在洗毛過程中的作用，制定了三種洗毛方案：

　　3 分析討論

　　從以上試驗結(jié)果來看，適當(dāng)加入無機鹽，能提高洗凈毛白度，從第二方案中看，提高白度的效果依次是N.Hso.、（NH.）250;、N.:e、N.250;、N.el.

　　從第三方案看，白度普遍大大高于第二方案，但隨著濃度的加大，N.Zc反而使白度下降，這可以得出以下結(jié)論。

　　（1）適當(dāng)使用無機鹽能提高洗凈毛白度。

　　（2）各種無機鹽的去油脂效果不如N.Zc,但過多使用N.Zc,會使羊毛損傷，白度反而下降。

　�。�3）在洗槽中加入適量N.Zc,再在漂洗槽中加其它無機鹽進行漂洗，可較好地提高洗毛白度，這是因為N二Zc,可去掉油脂，漂洗槽中的無機鹽可降低羊毛表面電動勢，減少反離子（主要是金屬離子）和洗滌劑的吸附。

　�。�4）從試驗結(jié)果看，以N.Hso;效果最好，其次是N.Zso;和（NH;）250;.但N.Hso;酸性較強，易腐蝕金屬，對現(xiàn)有的洗毛設(shè)備不利，不宜使用。（若改用不銹鋼洗毛槽可用N.HSo;）。在現(xiàn)有設(shè)備的基礎(chǔ)上，先在洗滌槽中加N.Zco3,然后在漂洗槽中加0.2%的（NH;）250;或N.250;為宜。

    相關(guān)儀器介紹  白度測定儀 數(shù)顯白度儀
